KX-KS
Кварцевые резонаторы МГц диапазона для поверхностного монтажа
Отличительные особенности:
- Номиналы частот стандартных поставок
| 4,000000 |
4,915200 |
11,059200 |
14,745600 |
16,000000 |
20,000000 |
|
| 25,000000 |
|
|
|
|
|
МГц |
- Поставка остальных номиналов под заказ.
- Расширенный диапазона рабочих температур (под заказ).
- Улучшенные характеристики по точности настройки частоты.
- Отличные характеристики по:
- по точности настройки частоты (под заказ),
- температурной стабильности частоты (под заказ).
- Различные значения емкости нагрузки (под заказ).
Технические параметры кварцевого резонатора:
| Параметры |
Ед.изм. |
|
|
| Диапазон частот |
МГц |
|
3,5 … 70 |
| Режим работы |
|
Основная, |
3,5 … 40 МГц |
| 3-я гармоника, |
35 … 70 МГц |
| Рабочая температура |
°С |
KX-KS |
-20 … +70 |
| KX-KST |
-40 … +85 |
| Точность настройки частоты (при Т=25°С) |
ppm |
стандарт |
±30 |
| под заказ |
±10 … 50 |
| Изменение частоты в интервале температур -20 … +70°С |
ppm |
стандарт |
±50 |
| под заказ |
±15 … 50 |
| Изменение частоты в интервале температур -40…+85°С |
ppm |
стандарт |
±100 |
| под заказ |
±25 … 100 |
| Долговременное изменение частоты (за первый год) |
ppm |
стандарт |
±5 |
| Емкость нагрузки CL |
пФ |
стандарт |
16 |
| под заказ |
12…30 |
| Шунтирующая емкость СО |
пФ |
|
7 |
| Динамическое сопротивление R1 |
Ом |
3,5 … 4 МГц |
150 |
| 4 … 6 МГц |
120 |
| 6 … 8 МГц |
80 |
| 8 … 10 МГц |
60 |
| 10 … 40 МГц |
50 |
3-я гармоника
35 … 40 МГц |
100 |
3-я гармоника
40 … 50 МГц |
80 |
3-я гармоника
50 … 70 МГц |
50 |
| Рассеиваемая мощность |
мВт |
|
0,1 |
| Размеры |
мм |
длина |
10,3 |
| ширина |
4,5 |
| высота |
3,2 |
| Площадь на плате |
мм2 |
|
46,4 |

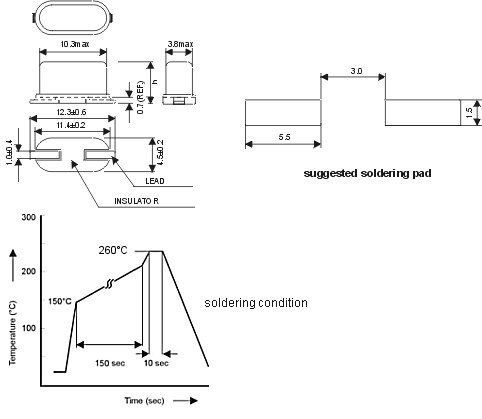

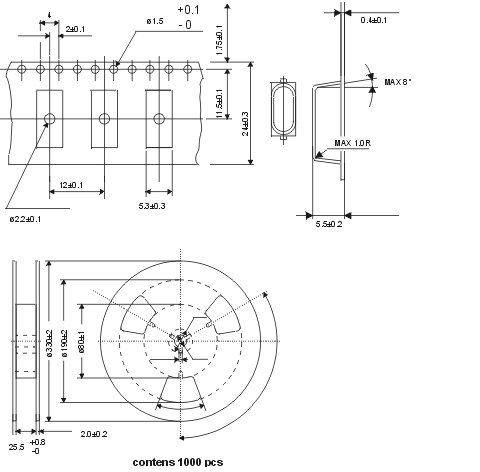

Габаритные размеры и расположение выводов:
